Dalam upaya menghasilkan produk elektronik yang lebih kecil, lebih ringan, dan lebih andal, para insinyur menghadapi tantangan mendasar: bagaimana menyesuaikan lebih banyak fungsi ke dalam ruang terbatas sambil mempertahankan daya tahan dalam kondisi dinamis. PCB Rigid-Flex telah muncul sebagai solusi definitif, menggabungkan stabilitas struktural papan sirkuit kaku dengan kemampuan beradaptasi sirkuit fleksibel. HONTEC telah memantapkan dirinya sebagai produsen solusi PCB Rigid-Flex yang tepercaya, melayani industri teknologi tinggi di 28 negara dengan keahlian khusus dalam produksi prototipe campuran tinggi, volume rendah, dan perputaran cepat.
Nilai PCB Rigid-Flex jauh melampaui penghematan ruang. Dengan menghilangkan konektor, kabel, dan sambungan solder yang biasanya menghubungkan papan kaku yang terpisah, teknologi ini secara dramatis meningkatkan keandalan sistem sekaligus mengurangi waktu perakitan, berat, dan biaya keseluruhan. Aplikasi mulai dari perangkat medis dan sistem ruang angkasa hingga teknologi wearable dan elektronik otomotif semakin bergantung pada konstruksi PCB Rigid-Flex untuk memenuhi target kinerja dan ketahanan yang menuntut.
Terletak di Shenzhen, Guangdong, HONTEC menggabungkan kemampuan manufaktur canggih dengan standar kualitas yang ketat. Setiap PCB Rigid-Flex yang diproduksi memiliki jaminan sertifikasi UL, SGS, dan ISO9001, sementara perusahaan secara aktif menerapkan standar ISO14001 dan TS16949. Dengan kemitraan logistik yang mencakup UPS, DHL, dan perusahaan ekspedisi kelas dunia, HONTEC memastikan pengiriman global yang efisien. Setiap pertanyaan akan mendapat tanggapan dalam waktu 24 jam, yang mencerminkan komitmen terhadap daya tanggap yang dihargai oleh tim teknik global.
Keputusan untuk mengadopsi PCB Rigid-Flex menawarkan beberapa keuntungan berbeda yang secara langsung berdampak pada keandalan produk dan efisiensi produksi. Desain tradisional yang mengandalkan konektor, kabel, dan beberapa papan kaku menimbulkan potensi titik kegagalan di setiap interkoneksi. Setiap konektor mewakili sambungan mekanis yang rentan terhadap kerusakan akibat getaran, korosi, dan kelelahan seiring waktu. PCB Rigid-Flex menghilangkan titik kegagalan ini sepenuhnya dengan mengintegrasikan sirkuit fleksibel yang berfungsi sebagai interkoneksi antara bagian yang kaku. Konstruksi terpadu ini mengurangi tenaga kerja perakitan, menghilangkan biaya pengadaan konektor, dan menghilangkan risiko perutean kabel yang salah selama perakitan. Untuk aplikasi yang mengalami gerakan berulang, lipatan, atau getaran, PCB Rigid-Flex memberikan keandalan mekanis yang unggul dibandingkan alternatif berbasis konektor. Penghematan ruang bisa sangat besar, karena bagian fleksibel dapat dilipat atau ditekuk agar sesuai dengan bentuk selungkup yang tidak beraturan, sehingga desainer dapat memanfaatkan ruang yang tersedia dengan lebih efisien. Pengurangan berat badan merupakan manfaat signifikan lainnya, terutama untuk peralatan medis dirgantara dan portabel yang menganggap setiap gram berarti. HONTEC bekerja dengan klien untuk mengevaluasi faktor-faktor ini di awal fase desain, memastikan bahwa keputusan untuk menggunakan PCB Rigid-Flex selaras dengan persyaratan teknis dan pertimbangan volume produksi.
Zona transisi tempat material kaku bertemu material fleksibel mewakili area paling kritis dalam fabrikasi PCB Rigid-Flex. HONTEC menggunakan kontrol teknik khusus untuk memastikan wilayah ini menjaga integritas listrik dan kekuatan mekanik sepanjang siklus hidup produk. Prosesnya dimulai dengan pemilihan material yang tepat, memanfaatkan substrat fleksibel berbasis polimida yang menjaga fleksibilitas sekaligus menawarkan stabilitas termal yang sangat baik. Selama fabrikasi, bagian kaku dibuat menggunakan FR-4 standar atau laminasi berkinerja tinggi, sedangkan bagian fleksibel menjalani pemrosesan yang cermat untuk menjaga kelenturannya. Area transisi mendapat perhatian khusus selama aplikasi pelapisan penutup dan proses masker solder, memastikan bahwa antarmuka tetap bebas dari konsentrasi tegangan yang dapat menyebabkan patahnya konduktor akibat pelenturan berulang. HONTEC menggunakan teknik perutean kedalaman terkontrol dan ablasi laser untuk menentukan batas transisi secara tepat. Untuk desain yang memerlukan pelenturan dinamis berulang, tim teknik mengevaluasi radius tikungan, persyaratan siklus lentur, dan pemilihan material untuk mengoptimalkan daya tahan. Pengujian pasca-fabrikasi mencakup pengujian siklus fleksibel untuk aplikasi dinamis dan pengujian tekanan termal untuk memvalidasi bahwa zona transisi menjaga kontinuitas listrik di seluruh variasi suhu. Pendekatan komprehensif ini memastikan bahwa Rigid-Flex PCB bekerja dengan andal di lingkungan aplikasi yang dimaksudkan.
Merancang PCB Rigid-Flex untuk aplikasi yang melibatkan pembengkokan atau gerakan berulang memerlukan perhatian cermat terhadap faktor-faktor yang berbeda dari aplikasi statis. Tim teknik HONTEC menekankan radius tikungan sebagai pertimbangan utama—rasio radius tikungan terhadap ketebalan sirkuit fleksibel berdampak langsung pada masa pakai jejak tembaga dalam kondisi dinamis. Radius tekukan minimum minimal sepuluh kali ketebalan sirkuit fleksibel direkomendasikan untuk aplikasi dinamis, meskipun persyaratan spesifik bergantung pada jumlah siklus fleksibel yang diharapkan. Perutean jejak dalam bagian fleksibel memerlukan penempatan konduktor yang terhuyung-huyung daripada menumpuk jejak secara langsung di atas satu sama lain, yang menciptakan titik-titik tegangan selama pembengkokan. Ketebalan pelapisan pada zona transisi mendapat pertimbangan khusus, karena wilayah ini mengalami tekanan mekanis terkonsentrasi. HONTEC menyarankan untuk tidak menempatkan vias, komponen, atau lubang tembus di dalam zona fleksibel, karena fitur ini menciptakan titik tekanan lokal yang dapat menyebabkan kegagalan. Lapisan pelindung, bila diperlukan, harus menggunakan pola garis silang daripada tembaga padat untuk menjaga fleksibilitas. Jumlah siklus fleksibel yang diantisipasi—apakah ribuan untuk produk konsumen atau jutaan untuk peralatan industri—menentukan pemilihan material dan aturan desain. Dengan mengatasi pertimbangan ini selama tahap desain, HONTEC membantu klien mencapai solusi PCB Rigid-Flex yang memenuhi persyaratan kinerja kelistrikan dan ekspektasi ketahanan mekanis.
HONTEC mempertahankan kemampuan manufaktur yang mencakup seluruh persyaratan PCB Rigid-Flex. Konfigurasi berkisar dari desain fleksibel dua lapis yang sederhana dengan pengaku yang kaku hingga konstruksi multi-lapis yang kompleks yang menggabungkan via buta, via yang terkubur, dan beberapa bagian kaku. Opsi material mencakup substrat fleksibel polimida standar, material dengan kehilangan rendah untuk bagian fleksibel frekuensi tinggi, dan laminasi tanpa perekat canggih untuk aplikasi yang memerlukan stabilitas termal unggul.
Pemilihan permukaan akhir mempertimbangkan kemampuan solder dan daya tahan fleksibel, dengan emas imersi memberikan permukaan datar untuk komponen dengan pitch halus dan aplikasi pengikatan kawat pendukung ENIG. HONTEC menerapkan kontrol proses yang ketat untuk penanganan material yang fleksibel, termasuk lingkungan kelembapan yang terkontrol selama fabrikasi untuk mencegah penyerapan kelembapan yang dapat mempengaruhi kualitas laminasi.
Untuk tim teknik yang mencari mitra manufaktur yang mampu memberikan solusi PCB Rigid-Flex yang andal mulai dari prototipe hingga produksi, HONTEC menawarkan keahlian teknis, komunikasi responsif, dan sistem kualitas yang terbukti didukung oleh sertifikasi internasional.
ELIC Rigid-Flex PCB adalah teknologi lubang interkoneksi di semua lapisan. Teknologi ini merupakan proses paten dari Matsushita Electric Component di Jepang. Itu terbuat dari kertas serat pendek dari produk "poli aramid" DuPont, yang diresapi dengan resin epoksi dan film fungsi tinggi. Kemudian terbuat dari pembentuk lubang laser dan pasta tembaga, dan lembaran tembaga dan kawat ditekan di kedua sisi untuk membentuk pelat dua sisi yang konduktif dan saling berhubungan. Karena tidak ada lapisan tembaga yang dilapisi dalam teknologi ini, konduktor hanya terbuat dari foil tembaga, dan ketebalan konduktornya sama, yang kondusif untuk pembentukan kabel yang lebih halus.
EM-528K PCB adalah sejenis papan komposit yang menghubungkan PCB kaku (RPC) dan PCB fleksibel (FPC) melalui lubang. Karena fleksibilitas FPC, ia dapat memungkinkan kabel stereoskopis dalam peralatan elektronik, yang nyaman untuk desain 3D. Saat ini, permintaan PCB fleksibel yang kaku tumbuh pesat di pasar global, terutama di Asia. Makalah ini merangkum tren pengembangan dan tren pasar teknologi, karakteristik, dan proses produksi PCB fleksibel yang kaku

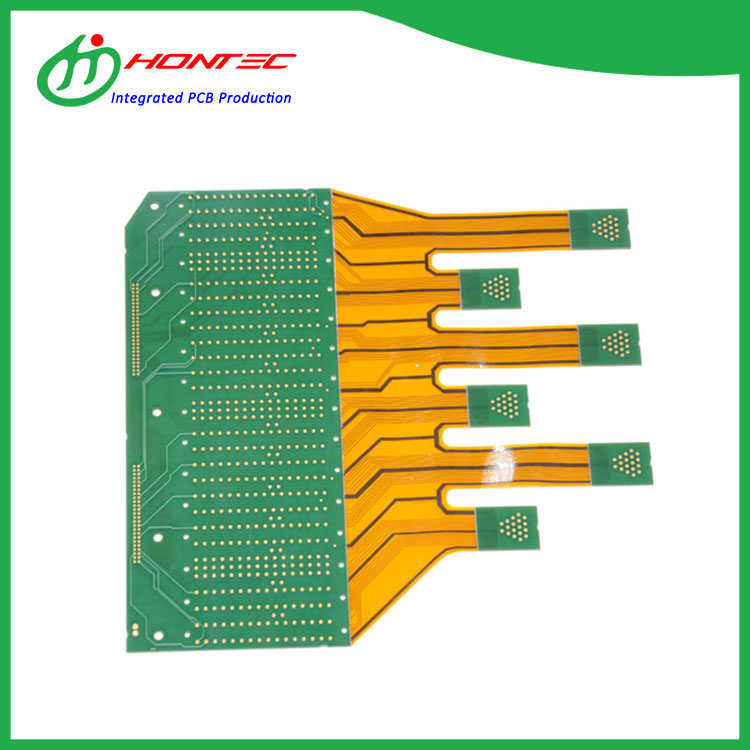

Karena desain PCB R-5795 banyak digunakan di banyak bidang industri, untuk memastikan tingkat keberhasilan pertama yang tinggi, sangat penting untuk mempelajari persyaratan, persyaratan, proses, dan praktik terbaik desain fleksibel yang kaku. TU-768 PCB kaku-flex dapat dilihat dari nama sirkuit kombinasi flex kaku terdiri dari papan kaku dan teknologi papan fleksibel. Desain ini adalah untuk menghubungkan FPC multilayer ke satu atau lebih papan kaku secara internal dan / atau eksternal.
AP8545R PCB mengacu pada kombinasi papan lunak dan papan keras. Ini adalah papan sirkuit yang dibentuk dengan menggabungkan lapisan bawah fleksibel tipis dengan lapisan bawah yang kaku, dan kemudian laminasi menjadi satu komponen tunggal. Ini memiliki karakteristik lentur dan lipat. Karena campuran penggunaan berbagai bahan dan beberapa langkah manufaktur, waktu pemrosesan Flex PCB yang kaku lebih lama dan biaya produksi lebih tinggi.
Dalam pemeriksaan PCB konsumen elektronik, penggunaan PCB R-F775 tidak hanya memaksimalkan penggunaan ruang dan meminimalkan bobot, tetapi juga sangat meningkatkan keandalan, sehingga menghilangkan banyak persyaratan untuk sambungan las dan kabel rapuh yang rentan terhadap masalah sambungan. Flex PCB yang kaku juga memiliki ketahanan benturan yang tinggi dan dapat bertahan di lingkungan dengan tekanan tinggi.
18Layer PCB kaku-flex mengacu pada papan sirkuit cetak yang berisi satu atau lebih area kaku dan satu atau lebih area fleksibel, yang terdiri dari papan kaku dan papan fleksibel yang dilaminasi secara tertib bersama-sama, dan dihubungkan secara elektrik dengan lubang logam. PCB fleksibel yang kaku tidak hanya dapat memberikan fungsi dukungan yang harus dimiliki PCB kaku, tetapi juga memiliki properti lentur dari papan fleksibel, yang dapat memenuhi persyaratan perakitan 3D.
