PCB berkecepatan tinggi

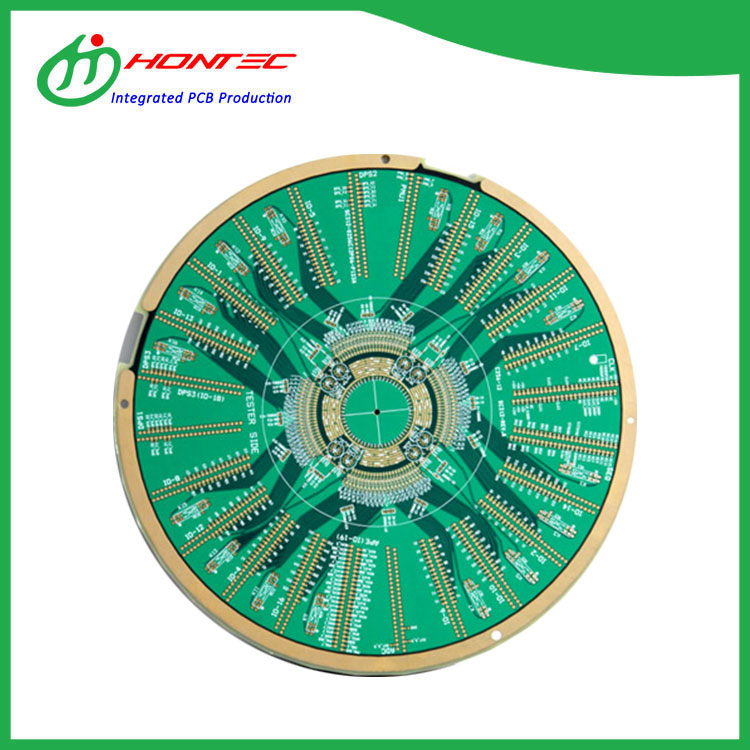

Solusi PCB Kecepatan Tinggi HONTEC: Direkayasa untuk Keunggulan Sinyal

Di dunia yang berbasis data saat ini, kecepatan penyampaian informasi melalui papan sirkuit dapat menentukan keberhasilan atau kegagalan keseluruhan sistem. ItuPCB berkecepatan tinggitelah menjadi tulang punggung elektronik modern, mendukung aplikasi mulai dari infrastruktur 5G dan pusat data hingga sistem otomotif canggih dan komputasi berkinerja tinggi.HONTECtelah memantapkan dirinya sebagai produsen terpercayaPCB berkecepatan tinggisolusi, melayani industri teknologi tinggi di 28 negara dengan keahlian khusus dalam produksi prototipe campuran tinggi, volume rendah, dan perputaran cepat.

Tuntutan yang diajukan pada aPCB berkecepatan tinggimelampaui persyaratan papan sirkuit tradisional. Integritas sinyal, kontrol impedansi, dan pemilihan material menjadi faktor penting seiring dengan naiknya kecepatan data ke kisaran gigabit per detik dan seterusnya.HONTECmenggabungkan kemampuan material canggih dengan proses manufaktur presisi untuk menghasilkan produk PCB berkecepatan tinggi yang menjaga kesetiaan sinyal di seluruh jalur transmisi, meminimalkan kehilangan, pantulan, dan interferensi elektromagnetik.

Terletak di Shenzhen, Guangdong,HONTECberoperasi dengan sertifikasi termasuk UL, SGS, dan ISO9001, sekaligus aktif menerapkan standar ISO14001 dan TS16949. Perusahaan bermitra dengan UPS, DHL, dan perusahaan ekspedisi kelas dunia untuk memastikan pengiriman global yang efisien. Setiap pertanyaan akan mendapat tanggapan dalam waktu 24 jam, yang mencerminkan komitmen terhadap daya tanggap yang dihargai oleh tim teknik global.

Pertanyaan yang Sering Diajukan Tentang PCB berkecepatan tinggi

Bahan apa saja yang penting untuk fabrikasi PCB berkecepatan tinggi, dan bagaimana cara memilih bahan yang tepat?

Pemilihan material merupakan keputusan paling penting dalam fabrikasi PCB berkecepatan tinggi. Berbeda dengan FR-4 standar, yang menunjukkan variasi konstanta dielektrik yang signifikan dan peningkatan kehilangan sinyal pada frekuensi tinggi, aplikasi kecepatan tinggi memerlukan laminasi dengan sifat listrik yang stabil di seluruh rentang pengoperasian.HONTECbekerja dengan portofolio komprehensif material berkinerja tinggi. Isola FR408 dan Panasonic Megtron 4 menawarkan keseimbangan biaya dan kinerja yang sangat baik untuk aplikasi dengan persyaratan kecepatan sedang, memberikan konstanta dielektrik yang konsisten dan faktor disipasi rendah. Untuk kecepatan data yang lebih tinggi melebihi 10 Gbps, material seperti Megtron 6 atau Isola Tachyon memberikan karakteristik kehilangan sangat rendah yang diperlukan untuk menjaga integritas sinyal melalui saluran transmisi yang lebih panjang. Bahan berbasis PTFE memberikan kinerja kelistrikan yang unggul untuk aplikasi yang paling menuntut namun memerlukan penanganan khusus karena sifat mekaniknya yang unik. Proses seleksi melibatkan evaluasi frekuensi operasi, waktu naik sinyal, panjang saluran transmisi, persyaratan manajemen termal, dan batasan anggaran. Tim teknik HONTEC membantu klien dalam mencocokkan sifat material dengan kebutuhan aplikasi spesifik, memastikan bahwa PCB akhir berkecepatan tinggi memberikan kinerja yang konsisten tanpa biaya material yang tidak perlu. Faktor-faktor seperti koefisien muai panas, penyerapan air, dan kekasaran permukaan tembaga juga memainkan peran penting dalam desain kecepatan tinggi.

Bagaimana HONTEC mempertahankan kontrol impedansi yang tepat untuk aplikasi PCB berkecepatan tinggi?

Kontrol impedansi pada PCB berkecepatan tinggi memerlukan presisi yang melampaui praktik manufaktur standar.HONTECmenggunakan pendekatan multi-tahap yang dimulai dengan penghitungan impedansi akurat menggunakan pemecah lapangan yang memperhitungkan geometri jejak, ketebalan tembaga, tinggi dielektrik, dan sifat material. Selama fabrikasi, setiap PCB berkecepatan tinggi menjalani kontrol proses yang ketat yang mempertahankan variasi lebar jejak dalam ±0,02 mm untuk jalur yang dikontrol impedansi kritis. Proses laminasi mendapat perhatian khusus, karena variasi ketebalan dielektrik berdampak langsung pada impedansi karakteristik. HONTEC menggunakan kupon uji impedansi yang dibuat di samping setiap panel produksi, memungkinkan verifikasi menggunakan peralatan reflektometri domain waktu sebelum papan melanjutkan ke fabrikasi akhir. Untuk desain yang memerlukan pasangan diferensial, HONTEC memastikan bahwa kedua jejak dalam setiap pasangan mempertahankan panjang yang sesuai dan jarak yang konsisten untuk mempertahankan penolakan mode umum dan meminimalkan kemiringan. Faktor lingkungan seperti suhu dan kelembapan juga dikontrol selama fabrikasi untuk menjaga konsistensi perilaku material. Pendekatan komprehensif ini memastikan bahwa desain PCB berkecepatan tinggi mencapai target impedansi yang diperlukan untuk refleksi sinyal minimal dan transfer daya maksimum dalam aplikasi digital berkecepatan tinggi.

Protokol pengujian apa yang memverifikasi kinerja PCB berkecepatan tinggi sebelum penerapan?

Memverifikasi kinerja PCB berkecepatan tinggi memerlukan pengujian khusus yang melampaui pemeriksaan kontinuitas listrik standar.HONTECmengimplementasikan protokol pengujian yang dirancang khusus untuk aplikasi berkecepatan tinggi. Pengujian insertion loss mengukur redaman sinyal pada rentang frekuensi yang diinginkan, memastikan bahwa pemilihan material dan proses fabrikasi tidak menimbulkan kerugian tak terduga yang dapat membahayakan kinerja sistem. Pengujian return loss memverifikasi pencocokan impedansi dan mengidentifikasi diskontinuitas impedansi yang dapat menyebabkan pantulan sinyal yang menurunkan kualitas sinyal. Untuk desain PCB berkecepatan tinggi yang menggabungkan pasangan diferensial,HONTECmelakukan pengujian kemiringan untuk memverifikasi bahwa sinyal dalam setiap pasangan tiba secara bersamaan, meminimalkan kesalahan waktu. Reflektometri domain waktu memberikan analisis rinci profil impedansi di sepanjang saluran transmisi, mengidentifikasi variasi apa pun yang dapat memengaruhi integritas sinyal. HONTEC juga melakukan analisis potongan mikro untuk memeriksa struktur internal, memverifikasi bahwa penyelarasan lapisan, melalui integritas, dan ketebalan tembaga memenuhi spesifikasi desain. Tes siklus termal memastikan bahwa PCB berkecepatan tinggi menjaga stabilitas listrik di seluruh rentang suhu pengoperasian, yang sangat penting untuk aplikasi yang terpapar pada berbagai kondisi lingkungan. Setiap dewan didokumentasikan dengan hasil pengujian, memberikan klien catatan kualitas yang dapat dilacak yang mendukung kepatuhan terhadap peraturan dan ekspektasi keandalan lapangan.

Kemampuan Manufaktur untuk Aplikasi Kecepatan Tinggi

HONTECmempertahankan kemampuan manufaktur yang mencakup seluruh persyaratan PCB berkecepatan tinggi. Jumlah lapisan dari 2 hingga 20 lapisan mendukung kompleksitas desain yang beragam, dengan struktur impedansi terkontrol yang dipertahankan di semua lapisan. Opsi material mencakup FR-4 standar untuk aplikasi yang sensitif terhadap biaya, material dengan kerugian rendah untuk lapisan sinyal kecepatan tinggi, dan konstruksi dielektrik campuran yang mengoptimalkan kinerja dan biaya.

Pilihan penyelesaian permukaan untuk aplikasi PCB kecepatan tinggi mencakup ENIG untuk permukaan datar yang mempertahankan impedansi konsisten, perak imersi untuk persyaratan kehilangan rendah, dan ENEPIG untuk aplikasi yang memerlukan kompatibilitas ikatan kawat.HONTECmendukung struktur via maju termasuk pengeboran balik untuk menghilangkan stub via yang tidak terpakai yang dapat menyebabkan pantulan sinyal dalam desain kecepatan tinggi.

Untuk tim teknik yang mencari mitra manufaktur yang mampu memberikan solusi PCB berkecepatan tinggi yang andal mulai dari prototipe hingga produksi,HONTECmenawarkan keahlian teknis, komunikasi responsif, dan sistem kualitas yang terbukti didukung oleh sertifikasi internasional.
