Nilai-nilai inti dari HONTEC adalah "profesional, integritas, kualitas, inovasi", mematuhi Bisnis Sejahtera Berbasis Sains dan Teknologi, jalan manajemen ilmiah, menjunjung tinggi "Berdasarkan bakat dan teknologi, menyediakan produk dan layanan berkualitas tinggi , untuk membantu pelanggan mencapai kesuksesan maksimum "filosofi bisnis, memiliki sekelompok industri yang berpengalaman personel manajemen berkualitas tinggi dan tenaga teknis.Pabrik kami menyediakan multilayer PCB, HDI PCB, PCB tembaga berat, PCB keramik, PCB koin tembaga yang terkubur.Selamat datang untuk membeli produk kami dari pabrik kami.
View as

  • Lubang steker pasta tembaga mewujudkan perakitan papan sirkuit tercetak dengan kepadatan tinggi dan pasta tembaga non-konduktif melalui lubang steker kabel. Ini banyak digunakan di satelit penerbangan, server, mesin kabel, lampu latar LED, dll. Berikut ini adalah sekitar 18 lapisan lubang colokan pasta tembaga, saya harap dapat membantu Anda lebih memahami lubang colokan pasta tembaga 18 lapisan.

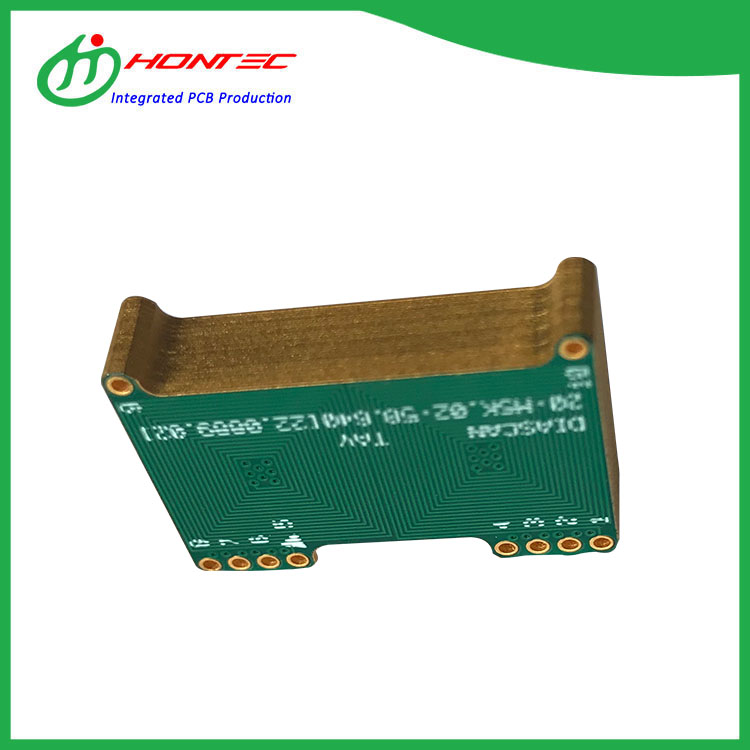

  • Ultra kecil koil PCB-Dipompetikan dengan papan modul, papan koil lebih portabel, ukurannya kecil dan ringan. Ini memiliki kumparan yang dapat dibuka untuk akses mudah dan rentang frekuensi yang luas. Pola sirkuit terutama berliku, dan papan sirkuit dengan sirkuit terukir alih -alih belokan kawat tembaga tradisional terutama digunakan dalam komponen induktif. Ini memiliki serangkaian keunggulan seperti pengukuran tinggi, akurasi tinggi, linearitas yang baik, dan struktur sederhana. Berikut ini adalah sekitar 17 lapisan papan kumparan ukuran kecil, saya berharap dapat membantu Anda lebih memahami 17 lapisan papan koil ukuran kecil.

  • Papan HDI (Interkonektor Kepadatan Tinggi), yaitu, papan interkoneksi kepadatan tinggi, adalah papan sirkuit dengan kepadatan distribusi garis yang relatif tinggi menggunakan mikro-buta dan terkubur melalui teknologi. Berikut ini adalah sekitar 10 lapisan HDI PCB, saya berharap dapat membantu Anda lebih memahami 9-step HDI PCB HDI 9-step HDI 9-step HDI 9-Lep HDI 9-Lep HDI adalah sekitar HDI PCB HDI 9-Lep HDI 9-Lep 9

  • BGA adalah paket kecil pada papan sirkuit PCB, dan BGA adalah metode pengemasan di mana sirkuit terintegrasi menggunakan papan pembawa organik. Berikut ini adalah sekitar 8 lapisan BGA PCB kecil, saya harap dapat membantu Anda lebih memahami 8 lapisan PCB BGA kecil .

  • 5Step HDI PCB ditekan 3-6 lapisan terlebih dahulu, kemudian 2 dan 7 lapisan ditambahkan, dan akhirnya 1 hingga 8 lapisan ditambahkan, total tiga kali. Berikut ini adalah sekitar 8 lapisan 3Step HDI, saya berharap dapat membantu Anda lebih memahami 8 lapisan 3Step HDI.

  • Substrat PCB DE104 Cocok untuk: Substrat Khusus untuk Industri Komunikasi dan Data Besar. Berikut ini adalah sekitar 8 lapisan FR408HR, saya berharap dapat membantu Anda lebih memahami 8 lapisan FR408HR.
