Ringkasan: PCB tembaga beratsangat penting untuk aplikasi berdaya tinggi dan keandalan tinggi. Artikel ini membahas manfaat, pertimbangan desain, proses manufaktur, dan aplikasi praktisnya untuk membantu para insinyur dan bisnis mengoptimalkan kinerja elektronik sekaligus mengurangi kegagalan.
Daftar isi

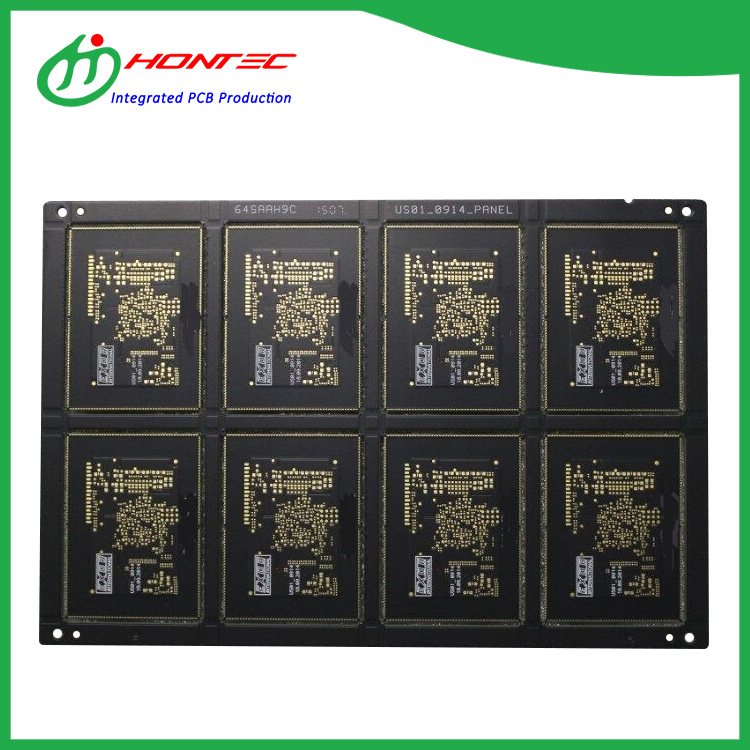

Apa itu PCB Tembaga Berat?
PCB tembaga berat adalah papan sirkuit cetak yang dirancang dengan ketebalan tembaga melebihi tingkat standar, biasanya 3oz/ft² (105 μm) atau lebih. Mereka menangani arus yang lebih tinggi, menghilangkan panas secara efisien, dan penting untuk elektronika daya industri, elektronik otomotif, dan sirkuit arus tinggi.
Dibandingkan dengan PCB standar, PCB tembaga berat menyediakan:
- Peningkatan kapasitas pembawa arus
- Peningkatan manajemen termal
- Peningkatan kekuatan mekanik
- Masa pakai lebih lama dalam kondisi yang menuntut
Keuntungan dari PCB Tembaga Berat
| Fitur | Keuntungan |
|---|---|
| Kapasitas Arus Tinggi | Mendukung arus listrik yang lebih tinggi tanpa pemanasan berlebihan. |
| Pembuangan Panas Yang Sangat Baik | Mengurangi risiko kegagalan komponen akibat tekanan termal. |
| Kekuatan Mekanik | Menolak lengkungan dan deformasi selama pengoperasian. |
| Daya tahan | Memperpanjang umur PCB di lingkungan industri yang keras. |
Keunggulan ini menjadikan PCB tembaga berat sangat diperlukan di sektor-sektor yang keandalan dan kinerjanya tidak dapat ditawar.
Pertimbangan Desain untuk PCB Tembaga Berat
Merancang PCB tembaga berat memerlukan perhatian cermat terhadap faktor-faktor yang memengaruhi kinerja dan kemampuan manufaktur:
- Lebar dan Tebal Jejak:Pastikan jejak menangani arus yang diperlukan tanpa terlalu panas.
- Manajemen Termal:Gunakan jalur termal, pesawat, dan unit pendingin untuk menghilangkan panas secara efisien.
- Pemilihan Bahan:Pilih substrat seperti FR-4, polimida, atau papan inti logam berdasarkan kebutuhan termal dan mekanis.
- Teknik Pelapisan:Tembaga yang diendapkan secara elektro memastikan ketebalan dan keandalan yang seragam.
- Panelisasi:Mengoptimalkan hasil produksi dan mengurangi limbah.
Proses Pembuatan PCB Tembaga Berat
Produksi PCB tembaga berat melibatkan beberapa langkah penting:
- Persiapan Bahan Dasar:Pemilihan substrat berkualitas tinggi dan foil tembaga pra-ikatan.
- Laminasi:Menekan lapisan tembaga dan prepreg di bawah panas dan tekanan tinggi.
- Pola:Menggunakan fotolitografi untuk menentukan jalur sirkuit.
- Etsa:Menghapus kelebihan tembaga untuk meninggalkan jejak yang diinginkan.
- pelapisan listrik:Membangun tembaga tambahan untuk jejak arus tinggi.
- Penyelesaian Permukaan:Menerapkan HASL, ENIG, atau pelapis lainnya untuk kemampuan solder.
- Pengujian:Pengujian kelistrikan, termal, dan mekanis untuk memastikan standar kinerja.
Aplikasi PCB Tembaga Berat
PCB tembaga berat banyak digunakan dalam industri yang mengutamakan ketahanan dan penanganan daya tinggi:
- Catu daya industri dan inverter
- Kendaraan listrik dan stasiun pengisian
- Infrastruktur telekomunikasi dan 5G
- Pencitraan medis dan peralatan diagnostik berdaya tinggi
- Sistem pencahayaan LED arus tinggi
Tip Perawatan untuk PCB Tembaga Berat
Perawatan yang tepat memastikan umur panjang dan pengoperasian yang andal:
- Inspeksi visual secara teratur untuk mengetahui adanya korosi, delaminasi, atau panas berlebih.
- Periksa sambungan solder apakah ada keretakan dan perkuat jika perlu.
- Bersihkan dengan larutan non-abrasif dan antistatis.
- Pastikan manajemen termal yang tepat selama pengoperasian.
- Ikuti pedoman pabrikan untuk batasan beban listrik.
Pertanyaan yang Sering Diajukan
- Q1: Dapatkah PCB tembaga berat menangani arus yang sangat tinggi?
- Ya, dengan desain jejak yang tepat dan ketebalan tembaga, mereka dapat menangani arus di atas 100A tergantung pada aplikasinya.
- Q2: Seberapa tebal lapisan tembaganya?
- PCB tembaga berat umumnya berkisar dari 3oz (105 μm) hingga 10oz (350 μm) per lapisan.
- Q3: Apakah PCB tembaga berat lebih mahal?
- Umumnya lebih mahal daripada PCB standar karena bahan tambahan dan kompleksitas produksinya, namun kinerja dan umur panjangnya membenarkan investasi tersebut.
- Q4: Industri mana yang paling diuntungkan dari PCB tembaga berat?
- Industri seperti otomotif, tenaga industri, ruang angkasa, peralatan medis, dan telekomunikasi mendapatkan keuntungan yang signifikan dari kinerja arus dan termalnya yang tinggi.
