Bagaimana PCB Berkecepatan Tinggi Mendukung Transmisi Sinyal Frekuensi Tinggi yang Andal?

2026-01-30 - Tinggalkan aku pesan

Ringkasan Artikel

PCB berkecepatan tinggimemainkan peran penting dalam produk elektronik modern yang mengutamakan kecepatan data, integritas sinyal, dan stabilitas sistem. Dari peralatan komunikasi dan server hingga elektronik otomotif dan sistem kontrol industri, desain PCB berkecepatan tinggi secara langsung memengaruhi kinerja dan keandalan. Artikel ini memberikan penjelasan komprehensif tentang dasar-dasar PCB berkecepatan tinggi, pertimbangan desain, pemilihan material, dan parameter praktis, membantu pembaca memahami bagaimana PCB berkecepatan tinggi memecahkan tantangan teknik dunia nyata.

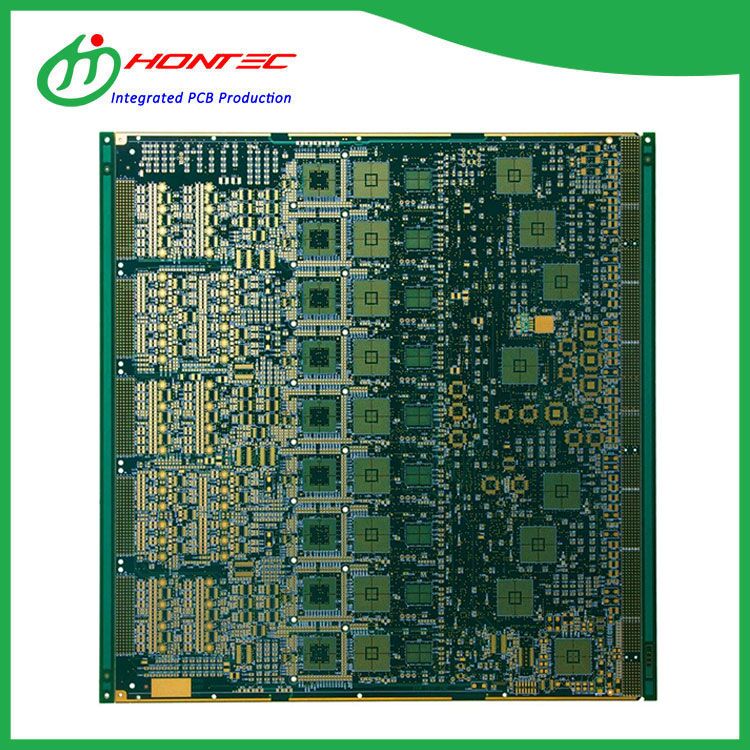

22Layer RF PCB

Garis besar

  • Pengantar PCB berkecepatan tinggi
  • Mengapa PCB Berkecepatan Tinggi Sangat Penting dalam Elektronik Modern
  • Prinsip Desain Inti PCB berkecepatan tinggi
  • Pemilihan Material dan Strategi Penumpukan
  • Parameter Teknis Utama Dijelaskan
  • Tantangan Umum dan Solusi Praktis
  • Skenario Aplikasi PCB berkecepatan tinggi
  • Pertanyaan yang Sering Diajukan
  • Kesimpulan dan Hubungi Kami

Pengantar PCB berkecepatan tinggi

PCB berkecepatan tinggi mengacu pada papan sirkuit tercetak yang dirancang untuk menangani sinyal digital frekuensi tinggi dan berkecepatan tinggi dengan distorsi dan kehilangan minimal. Ketika waktu kenaikan sinyal menjadi lebih pendek dan kecepatan data meningkat, metode desain PCB tradisional tidak lagi memadai. PCB berkecepatan tinggi berfokus pada pengendalian impedansi, meminimalkan crosstalk, mengurangi interferensi elektromagnetik, dan menjaga integritas sinyal di seluruh jalur transmisi.

Daripada hanya merutekan jejak antar komponen, desain PCB berkecepatan tinggi memperlakukan setiap jalur sinyal sebagai saluran transmisi yang terkontrol. Pergeseran filosofi desain ini penting untuk memenuhi tuntutan kinerja sistem elektronik modern.


Mengapa PCB Berkecepatan Tinggi Sangat Penting dalam Elektronik Modern

Sistem elektronik modern beroperasi pada kecepatan yang semakin tinggi. Antarmuka seperti PCIe, USB, HDMI, Ethernet, dan memori berkecepatan tinggi semuanya mengandalkan pengaturan waktu sinyal yang tepat dan integritas bentuk gelombang. Tanpa teknik desain PCB berkecepatan tinggi, sistem mungkin mengalami kesalahan data, pantulan sinyal, kebisingan berlebihan, atau kegagalan fungsional total.

PCB berkecepatan tinggi mengatasi masalah pelanggan seperti komunikasi yang tidak stabil, radiasi elektromagnetik yang berlebihan, berkurangnya umur produk, dan kesulitan melewati pengujian kepatuhan. Dengan mengintegrasikan pertimbangan kelistrikan, material, dan manufaktur, PCB berkecepatan tinggi memastikan pengoperasian yang andal bahkan dalam kondisi yang menuntut.


Prinsip Desain Inti PCB berkecepatan tinggi

Beberapa prinsip dasar memandu desain PCB berkecepatan tinggi. Prinsip-prinsip ini bekerja sama untuk menjaga kualitas sinyal di seluruh rangkaian.

  • Kontrol Impedansi:Mempertahankan impedansi jejak yang konsisten mencegah refleksi dan distorsi sinyal.
  • Jalur Sinyal Pendek:Mengurangi panjang jejak meminimalkan penundaan dan redaman propagasi.
  • Landasan yang Benar:Bidang referensi kontinu menyediakan jalur kembali yang stabil untuk sinyal berkecepatan tinggi.
  • Perencanaan Lapisan:Desain tumpukan logis mengisolasi sinyal sensitif dan mengurangi interferensi.
  • Strategi Penghentian:Terminasi yang tepat akan menyerap pantulan pada sumber atau beban.

Prinsip-prinsip ini diterapkan di seluruh desain skema, perencanaan tata letak, dan persiapan manufaktur untuk memastikan konsistensi dari konsep hingga produk jadi.


Pemilihan Material dan Strategi Penumpukan

Pemilihan material merupakan faktor penentu kinerja PCB berkecepatan tinggi. Stabilitas konstanta dielektrik, faktor disipasi, dan perilaku termal semuanya mempengaruhi kualitas transmisi sinyal.

Kategori material umum yang digunakan dalam PCB berkecepatan tinggi mencakup FR-4 canggih, laminasi kehilangan rendah, dan material frekuensi tinggi. Pilihannya bergantung pada frekuensi pengoperasian, waktu naik sinyal, dan persyaratan lingkungan.

Strategi tumpukan menentukan bagaimana lapisan sinyal, bidang daya, dan bidang tanah disusun. Tumpukan yang dirancang dengan baik mengurangi variasi impedansi, menekan gangguan kebisingan, dan menyederhanakan kontrol produksi.


Parameter Teknis Utama Dijelaskan

Parameter Keterangan
Frekuensi Operasi Menentukan frekuensi sinyal maksimum yang dapat didukung oleh PCB dengan andal
Konstanta Dielektrik Mempengaruhi kecepatan propagasi sinyal dan stabilitas impedansi
Faktor Disipasi Menunjukkan hilangnya energi sinyal selama transmisi
Toleransi Impedansi Mengontrol refleksi dan distorsi sinyal
Jumlah Lapisan Mendukung isolasi sinyal, integritas daya, dan kepadatan perutean
Ketebalan Tembaga Mempengaruhi resistensi, pembuangan panas, dan perhitungan impedansi

Tantangan Umum dan Solusi Praktis

Desain PCB berkecepatan tinggi menghadirkan tantangan yang berbeda dari pengembangan PCB konvensional. Masalah umum termasuk refleksi sinyal, crosstalk antara jejak yang berdekatan, masalah integritas daya, dan interferensi elektromagnetik.

Solusinya melibatkan pemodelan impedansi yang tepat, jarak antar kabel yang terkontrol, jaringan distribusi daya yang dioptimalkan, dan penggunaan jalur jahitan dan bidang referensi yang tepat. Metode simulasi dan validasi tingkat lanjut semakin mengurangi risiko desain sebelum produksi.


Skenario Aplikasi PCB berkecepatan tinggi

Teknologi PCB berkecepatan tinggi diterapkan secara luas di berbagai industri. Area aplikasi yang umum meliputi pusat data, infrastruktur telekomunikasi, elektronik otomotif, peralatan medis, dan otomasi industri.

Dalam skenario ini, keandalan sistem dan stabilitas jangka panjang sangatlah penting. PCB berkecepatan tinggi memastikan sistem elektronik yang kompleks beroperasi secara konsisten di bawah throughput data yang tinggi dan kondisi lingkungan yang menantang.


Pertanyaan yang Sering Diajukan

Apa yang membedakan PCB berkecepatan tinggi dengan PCB standar?

PCB berkecepatan tinggi berfokus pada perilaku saluran transmisi, kontrol impedansi, dan integritas sinyal, sedangkan PCB standar terutama menangani konektivitas dasar dan fungsionalitas kelistrikan.

Apakah PCB berkecepatan tinggi memerlukan proses pembuatan khusus?

Ya, toleransi yang lebih ketat, bahan dielektrik yang terkontrol, dan penyelarasan lapisan yang tepat sering kali diperlukan untuk memenuhi target kinerja PCB berkecepatan tinggi.

Bagaimana PCB berkecepatan tinggi meningkatkan keandalan sistem?

Dengan meminimalkan distorsi sinyal, mengurangi kebisingan, dan menstabilkan distribusi daya, PCB berkecepatan tinggi memastikan kinerja yang konsisten dan mengurangi risiko kegagalan dalam sistem berkecepatan tinggi.


Kesimpulan dan Hubungi Kami

PCB berkecepatan tinggi adalah teknologi dasar untuk sistem elektronik canggih yang menuntut akurasi, kecepatan, dan stabilitas. Melalui desain yang cermat, pemilihan material, dan kontrol manufaktur, PCB berkecepatan tinggi memungkinkan transmisi sinyal frekuensi tinggi yang andal di beragam aplikasi.

Dengan pengalaman luas dalam pengembangan dan manufaktur PCB berkecepatan tinggi,HONTECmemberikan solusi yang disesuaikan dengan persyaratan teknis yang kompleks dan kondisi pengoperasian dunia nyata. Untuk solusi PCB berkecepatan tinggi khusus yang mendukung produk elektronik generasi berikutnya,Hubungi kamihari ini untuk mendiskusikan kebutuhan proyek dan tujuan teknis Anda.
