Dalam skenario aplikasi yang berbeda,Papan berkecepatan tinggiDesain perlu sangat cocok dengan fungsi intinya dan keterbatasan fisik, menunjukkan penekanan yang jelas. Sebagai pusat saraf sistem, backplane membawa tanggung jawab berat untuk menghubungkan banyak kartu anak dan menyadari pertukaran data berkecepatan tinggi. Tantangan inti dari jenis desain papan berkecepatan tinggi ini adalah untuk mengatasi masalah integritas sinyal yang disebabkan oleh interkoneksi kepadatan ultra-tinggi. Ini menempatkan penekanan khusus pada kontrol impedansi yang ketat agar sesuai dengan saluran sinyal berkecepatan tinggi, dan memiliki persyaratan yang hampir keras pada proses pemilihan, tata letak, dan pengeboran belakang konektor. Refleksi dan crosstalk harus diminimalkan untuk memastikan keandalan data dan sinkronisasi jam di bawah transmisi jarak jauh. Pada saat yang sama, ukuran fisik yang sangat besar dan struktur penumpukan kompleks dari backplane juga mengedepankan persyaratan unik untuk disipasi panas dan kekuatan mekanik.
Untuk kartu jalur (atau kartu nama), papan berkecepatan tinggi di atasnya bertanggung jawab langsung untuk transmisi, pemrosesan, dan penerusan sinyal. Jenis desain ini berfokus pada mengoptimalkan jalur transmisi sinyal dari antarmuka ke pemrosesan chip. Papan kecepatan tinggi harus dengan hati-hati meletakkan garis pasangan diferensial berkecepatan tinggi, secara tepat mengontrol panjangnya yang sama, jarak yang sama dan jarak untuk meminimalkan gangguan antar simbol dan distorsi sinyal, dan memastikan kesetiaan data pada frekuensi tinggi (seperti 25G+). Integritas daya dan catu daya noise rendah adalah kunci lain, dan sumber energi yang sangat "bersih" harus disediakan untuk chip berkecepatan tinggi melalui penumpukan yang dioptimalkan, sejumlah besar kapasitor decoupling dan kemungkinan lapisan daya split. Selain itu, kepadatan disipasi panas biasanya lebih tinggi, dan heat sink atau bahkan desain saluran diperlukan.

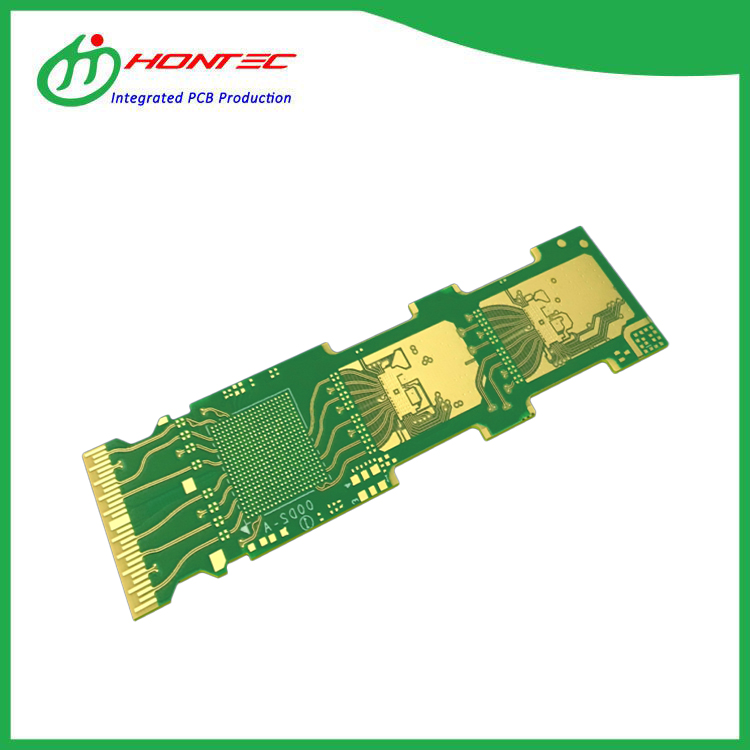

Adapun modul optik,papan berkecepatan tinggiDi dalamnya menyadari konversi elektro-optik/fotoelektrik dalam ruang yang sangat kompak. Fokus utama dari desain sangat terkompresi hingga keseimbangan utama antara miniaturisasi ekstrem dan kinerja frekuensi tinggi. Area papan berkecepatan tinggi sangat mahal, jumlah lapisan kabel terbatas, dan konsep desain RF dipinjam secara luas. Penting untuk mensimulasikan dan mengoptimalkan struktur microstrip/stripline secara halus, memberikan perhatian khusus pada efek kulit frekuensi tinggi dan kehilangan dielektrik, dan secara cerdik menggunakan bahan substrat campuran (seperti FR4 yang dikombinasikan dengan Rogers) untuk memenuhi indikator kehilangan penyisipan yang ketat dan return return. Desainnya juga harus menyelesaikan masalah kompatibilitas elektromagnetik antara chip berkecepatan tinggi, sirkuit penggerak dan laser/detektor pada jarak interkoneksi yang sangat pendek. Singkatnya, ketika merancang papan berkecepatan tinggi, backplane berfokus pada stabilitas interkoneksi ukuran besar, kepadatan tinggi, kartu garis menekankan kualitas sinyal dan jaminan catu daya dari jalur terintegrasi, dan modul optik mengejar kinerja frekuensi tinggi dan koordinasi disipasi panas di bawah batas miniaturisasi.
